空冷器管束是空冷器的全部承压部分，是安全的核心部件。A4级空冷器是空冷器安全注册的最高级别。公司对A4级空冷器的制造过程进行展示，让公司客户对制造过程有一个客观感性认识。

A4级空冷器技术要求

1、管束型号：GP3×3-4-42-14.1S-23.4/DR-IId，

2、管束设计压力：14.1MPa。

3、空冷器采用4排管，2管程。进口管DN100，两个；出口管DN100，两个。排气管DN25，一个；排液管DN25，一个。

4、主体材质：钢板采用Q345R，锻件采用20Ⅲ，

5、翅片管：轧制型铝翅片管(DR型)，基管采用φ25×2.5，材质采用20#。

6、管箱所有受压焊缝采用全焊透。管箱A类焊缝进行超声波100%UT检测和射线100%RT检测。工艺接管与法兰及管箱的连接焊缝进行射线检测。

7、管箱焊后进行消除应力热处理。

8、耐压试验的保压时间不少于1小时。

9、用0.1MPa~0.17MPa的压力进行泄漏试验。

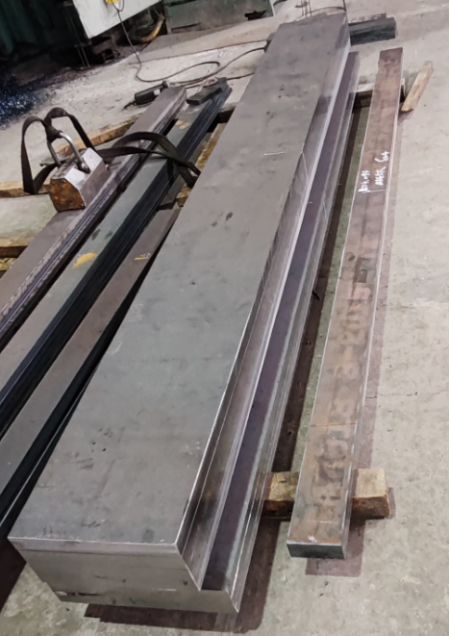

管板丝堵板铣边

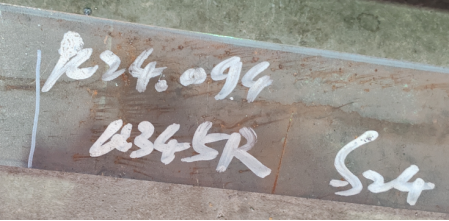

材料标记

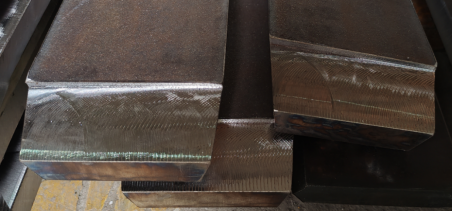

  丝堵板、管板、顶底板坡口

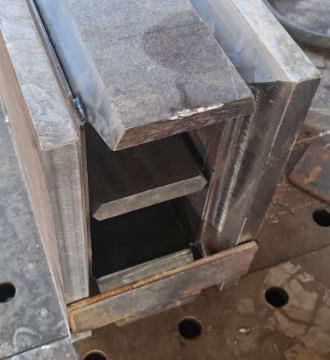

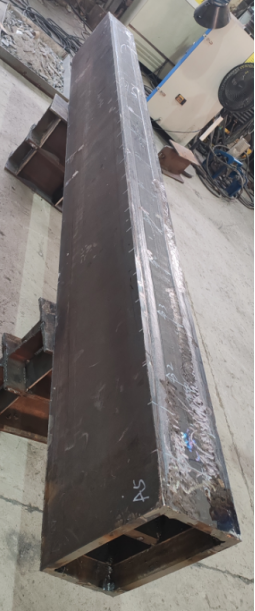

管箱组装

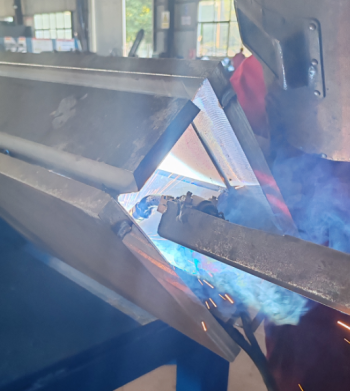

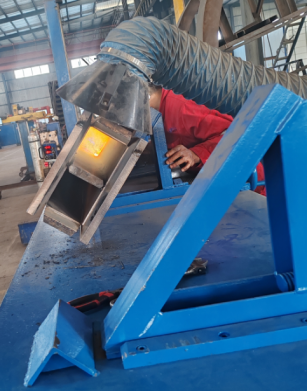

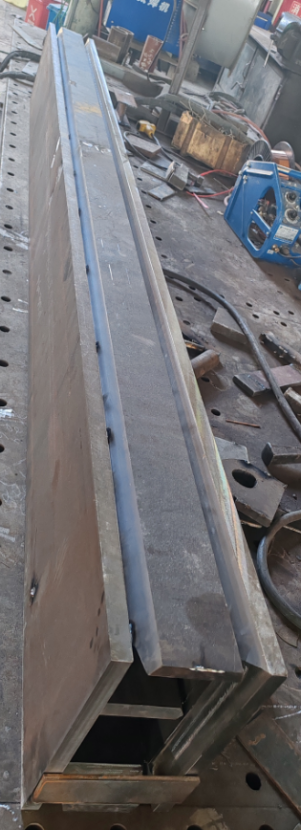

内角焊

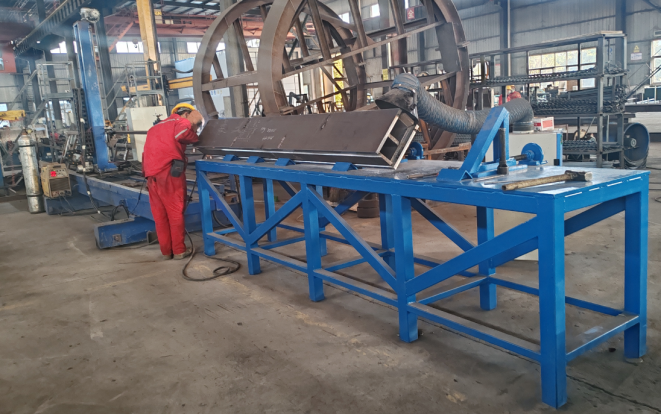

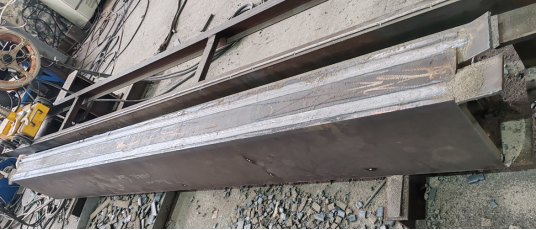

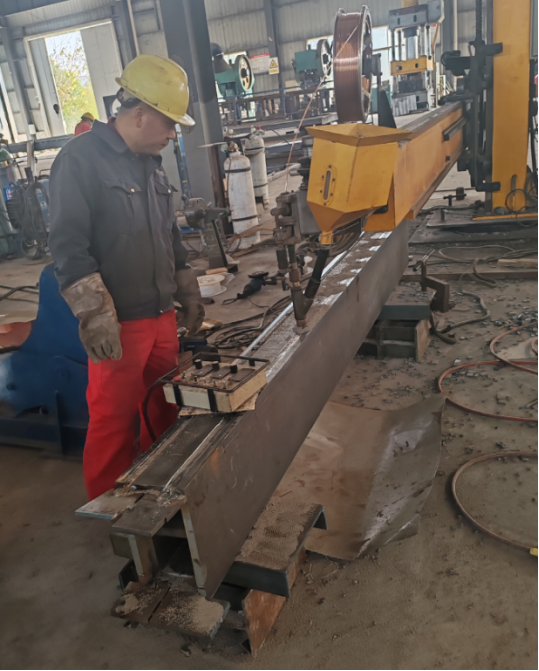

埋弧焊

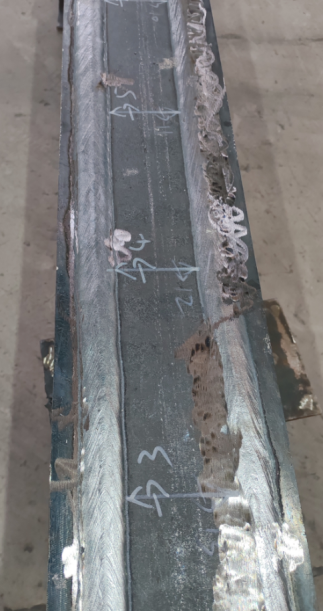

管箱A类焊接接头进行射线检测

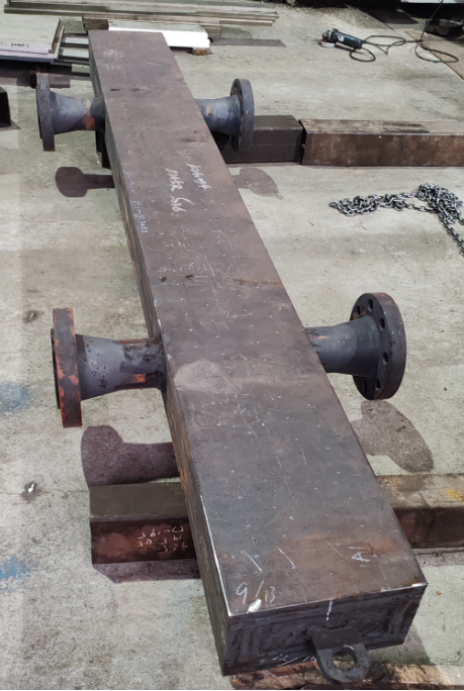

端板焊接后局部热处理

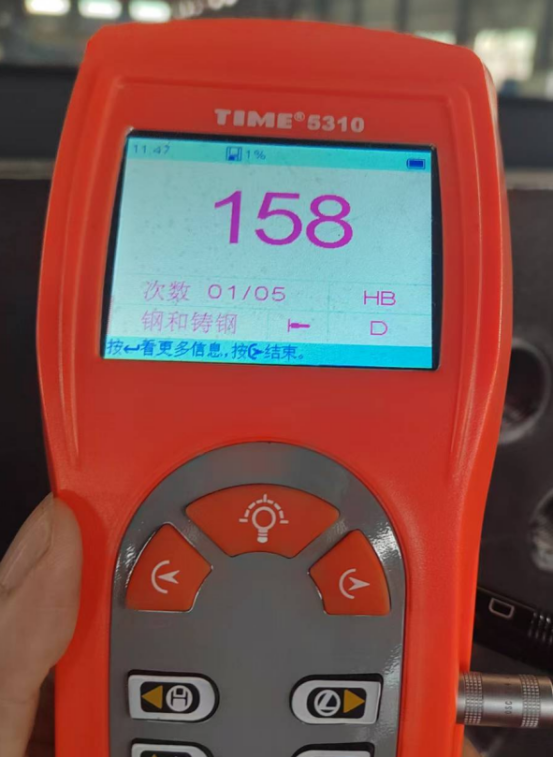

硬度检测

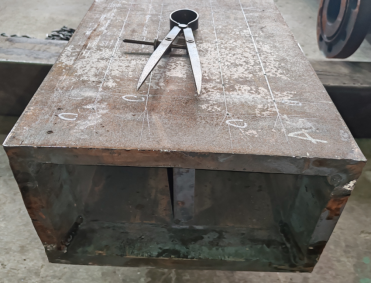

热处理后划线

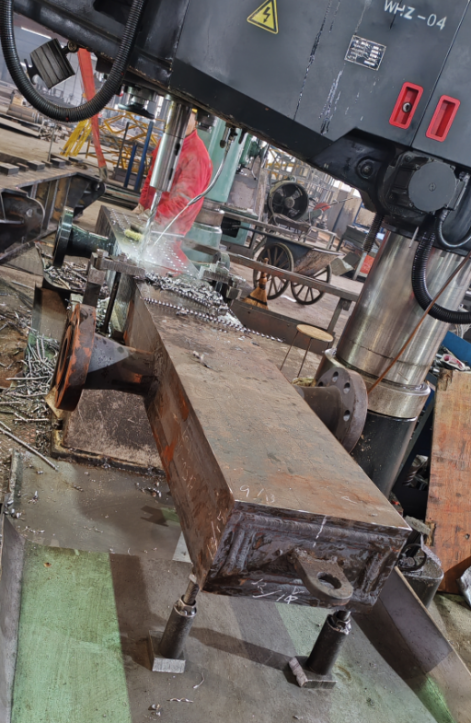

钻孔

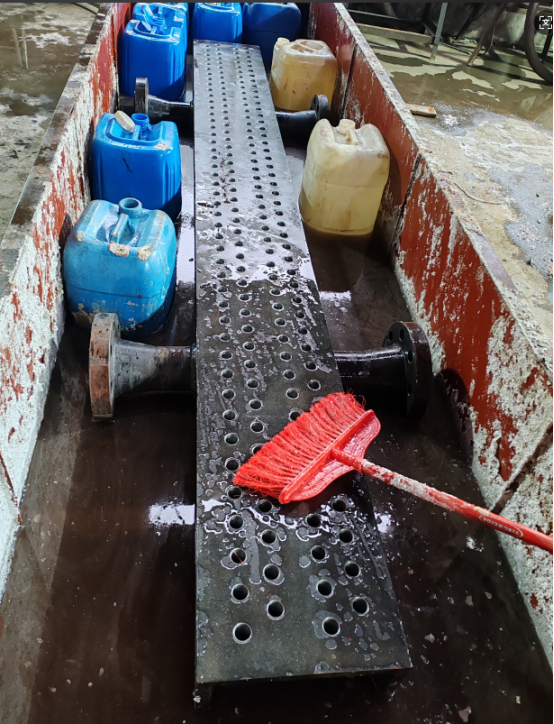

清洗

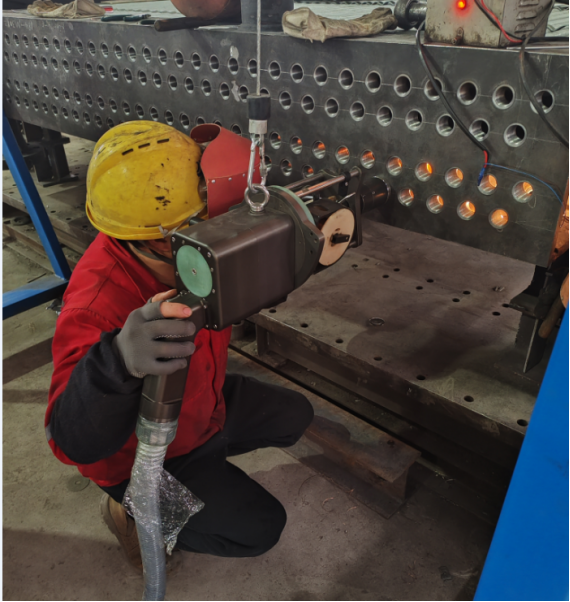

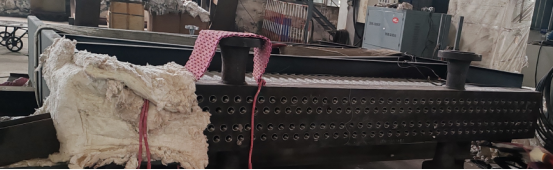

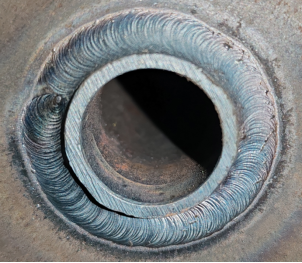

管板深孔焊接

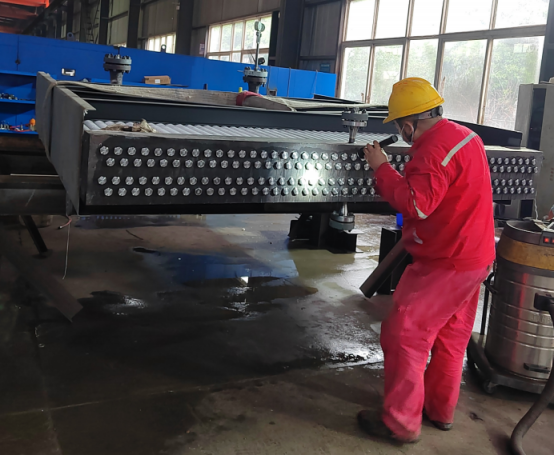

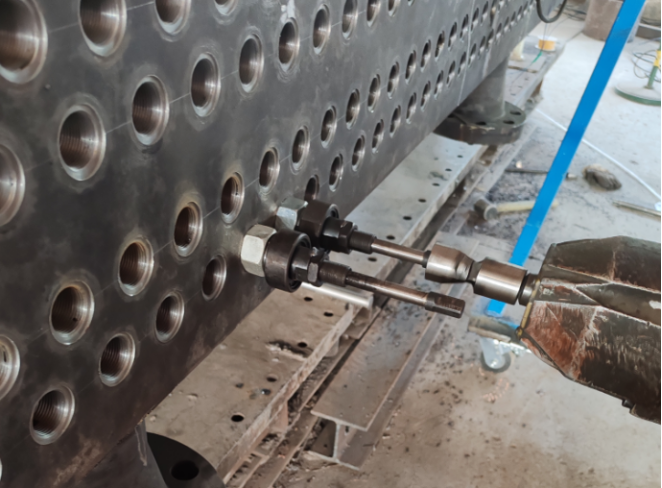

胀管

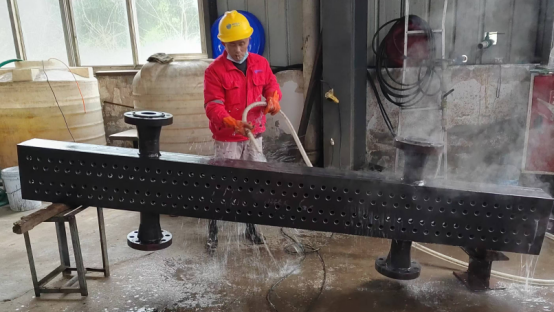

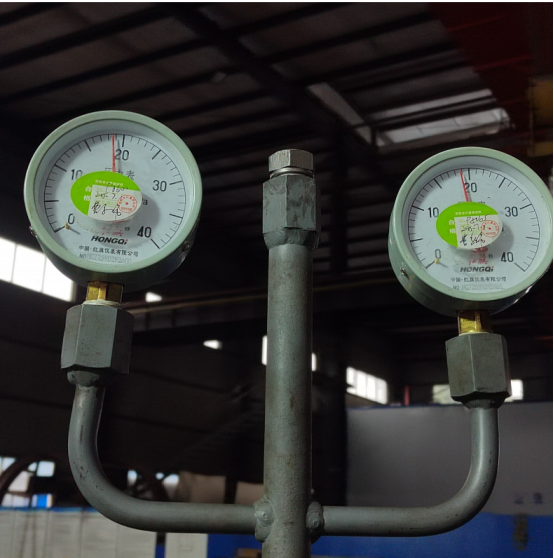

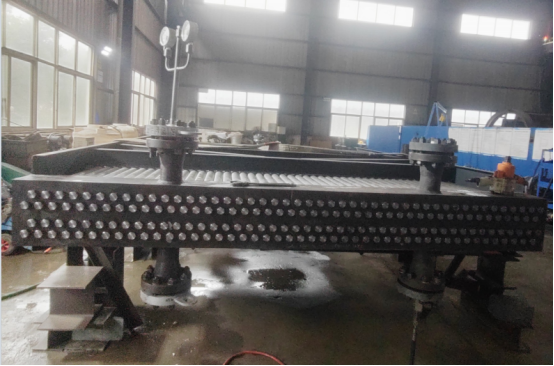

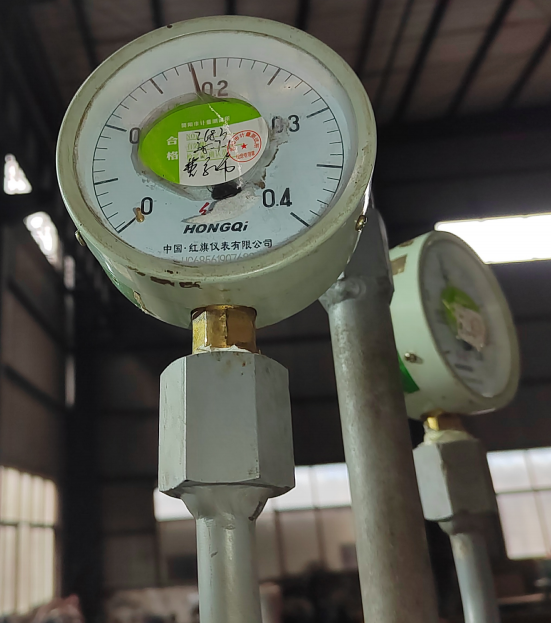

耐压试验

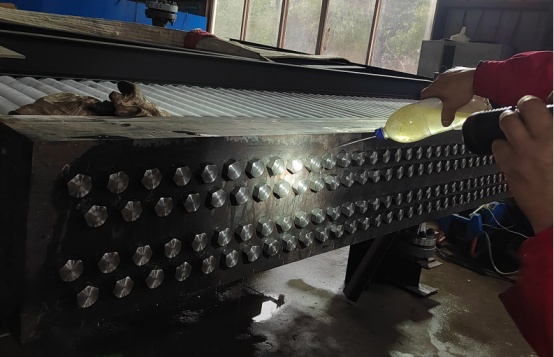

泄漏试验

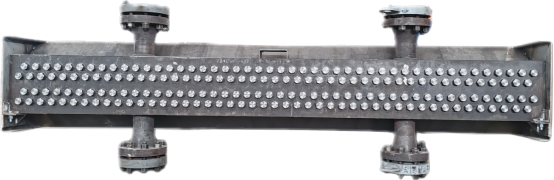

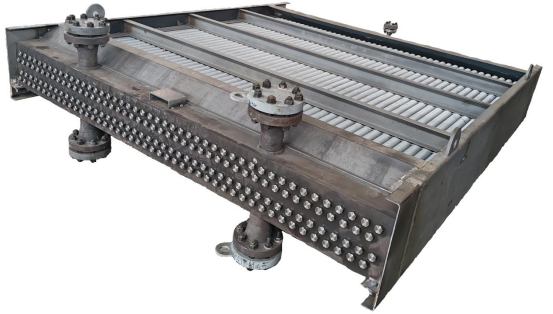

制造完成的空冷器管束
